DHCP 구성 후 접속해 보기 part.1(gns3활용한 dhcp 구성)

gns3를 활용하여 DHCP를 구성 후 접속해 보도록 하자. part1에서는 gns3를 통해 네트워크 설정을 할 것이며, 이 설정을 바탕으로 하여 part2에서는 리눅스와 윈도우를 활용해 ftp로 파일을 다운 받아 볼 예정이다.



반드시 part1과 2를 병행해서 진행하도록 하자. 초기 네트워크 설정의 경우 vmware에서 네트워크가 없으면 진행이 되지 않기 때문이다.

https://chicode.tistory.com/128

DHCP 구성 후 접속해 보기 part. 2



pool name (이름) : subnet 1

range (network): 192.168.10.0/24

exclude : 192.168.10.251~254

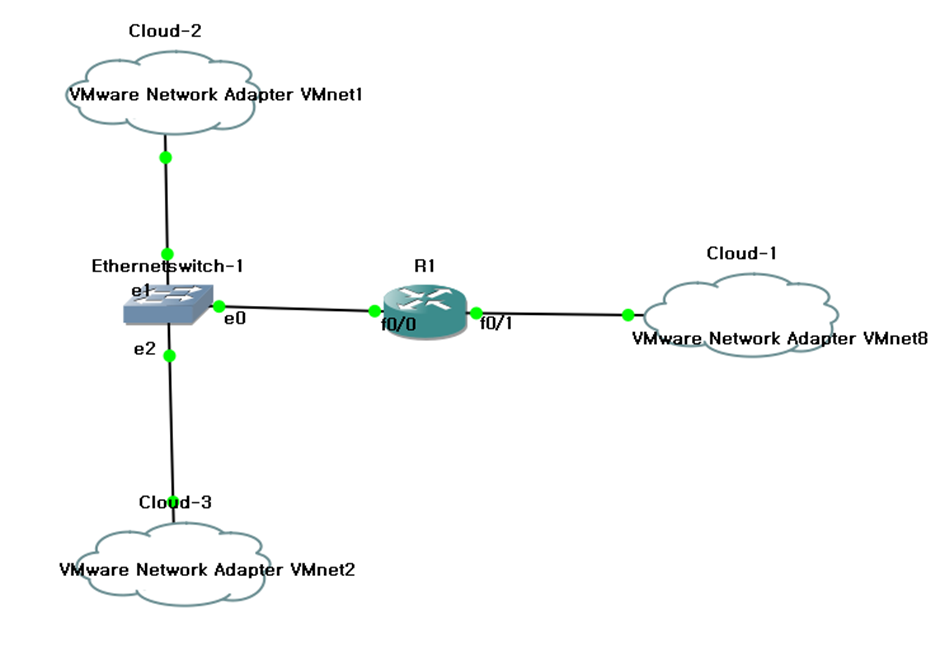

위 gns3 이미지를 바탕으로 하여 아래의 시나리오를 실행해 보도록 하자.

1. DHCP 및 FTP 서비스 구성은 아래와 같다.

dhcp는 route, ftp서비스는 리눅스 서버로 구성하도록 하자.

ftp 서비스 구성 후 파일질라(기타 등등 ftp공유 어플을 사용) 클라이언트에서 파일업로드 후 결과확인을 한다.

2.cloud-2,3은 희망하는 운영체제로 설치한다.

3. 리눅스 서버(cloud-1)에 콘솔 접근을 xshell(원격접속)을 이용해 접근하도록 하자. 프로토콜의 경우 텔넷, ssh 둘다 가능하도록한다.

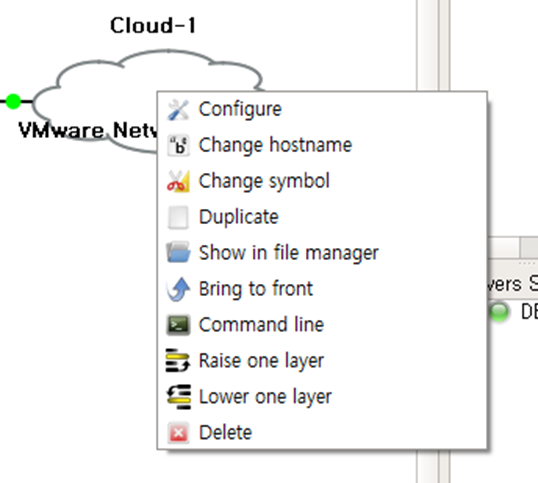

1.cloud-1 왼쪽 클릭 후 configure 을 클릭을 하여 show special ethernet interfaces를 체크한 후 vmware network adapter vmnet8을 체크 후 add를 눌러 확인하자.

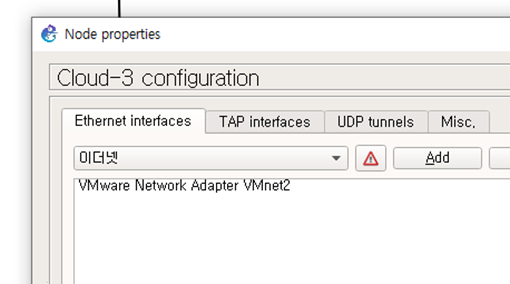

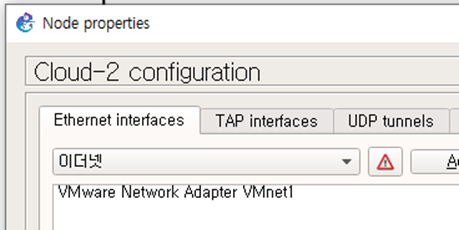

2. cloud-2,3도 마찬가지로 할당을 해 주도록 하자.

3. 케이블 을 선택 후 각 각 연결해 주도록 하자.

switch ⇒ R1

e0 ⇒ f 0/0

cloud-1 ⇒ R1

vm8 ⇒ fe 0/1

cloud-2 ⇒ switch

vm1 ⇒ ethernet 1

cloud-3 ⇒ swithc

vm2 ⇒ ethernet 2

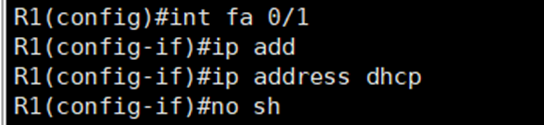

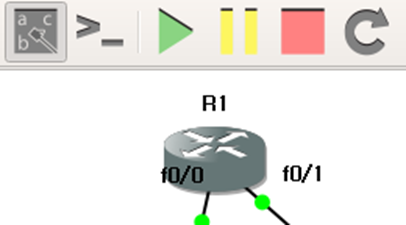

4. router1을 클릭 후 녹색 시작 버튼을 클릭 후 >_ 버튼을 클릭한다. 그럼 interface화면이 나타나는데 fa0/1에 dhcp를 연결하기 위한 명령어를 사용하도록 하자.

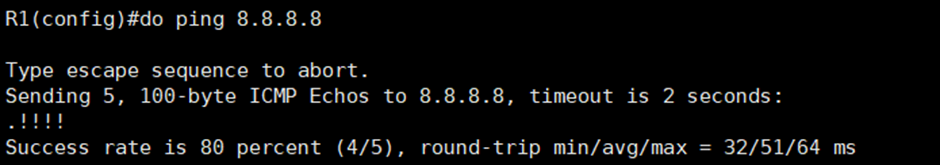

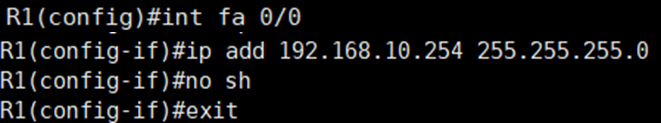

5. fa0/0에 ip를 할당해 준 후 외부와 접속이 되는지 확인하도록 하자.(8.8.8.8은 구글의 주소이다. 임시로 사용하도록 하자)

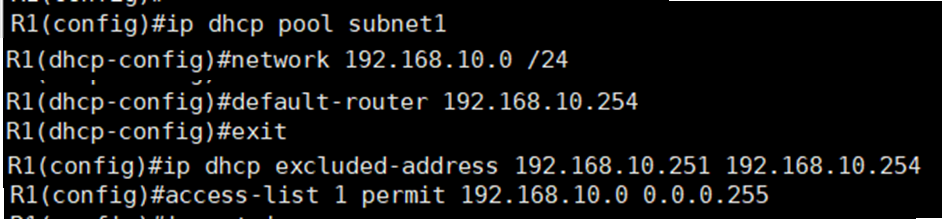

6. dhcp에 pool name(이름, subnet1), network(range), default-router(gateway값), exclude(사용하지 않을 ip값), ACL정책을 지정해 준다.

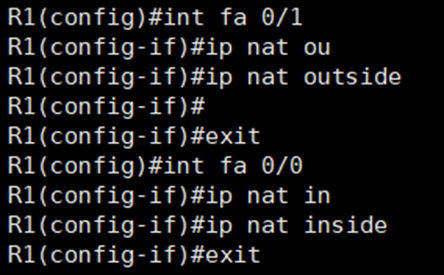

7. 이제 fa0/1을 overload해 준 후 nat inside, outside를 각각 설정해 주도록 하자.

fa0/0 ⇒ 입구

fa0/1 ⇒ 출구
